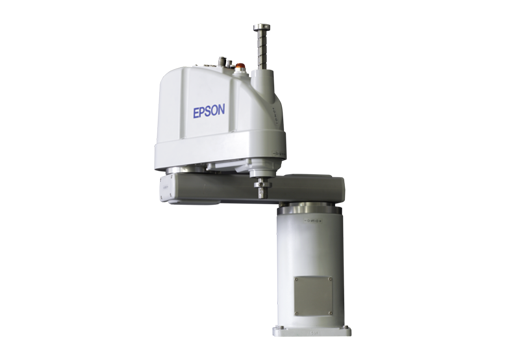

Epson G6-651S 愛普生 G6 SCARA 機器人

• 用于小型零部件裝配，具備高速和高精度的特征
• 最大搬運負載為 6kg
• 可選軸臂長：450mm、550mm 或 650mm
• 提供臺面、吊頂和側壁安裝型號
• 符合 ISO 潔凈（ISO14644-1：2015）和 ESD 標準的型號

• G6 系列屬于我們下一代 G 系列 SCARA 機器人成員，采用了我們?cè)诟呒?jí)機器人設計和性能方面的全部最新成果。G6 高剛性臂加上我們的 PowerDrive 伺服技術，實現了愛普生眾望所歸的高性能。

  高性能

  • 最大運動范圍，Max-E 設計可實現較大的空間利用率
  • 0.39 秒的循環時間，可提高零部件總吞吐量
  • 出色的加/減速率，平穩的啟動/停止
  • 較高速度可達近 8000 毫米/秒，使零部件可快速、精確地運行
  • 獨特的高剛性臂設計，殘余振動低

  手臂種類及配置多樣化

  • 提供 450、550 和 650 毫米臂長，使客戶能夠選擇最佳工作手臂
  • 臺面、吊頂和側壁安裝型號
  • 符合 ISO 潔凈（ISO14644-1：2015）及 ESD 標準的型號適用于半導體和對靜電敏感型應用，如硬盤驅動器裝配
  • Z 軸可提供 180 毫米（150 毫米，潔凈型）和 330 毫米（300 毫米，潔凈型）臂長

  功能強大的控制器與開發軟件

  • 愛普生 RC+ 擁有行業領先的易使用性，可縮短開發時間
  • 雙層控制器可實現高性能或低成本的 G6 機器人解決方案
  • 集成的選項可最大限度地提高系統性能，縮短整體開發時間
  • 處理性能出眾，比愛普生同類機型更快

  適用于多種應用及行業

  • 汽車——鏡面/玻璃裝配，點火模塊裝配，前燈、尾燈的裝配與測試，變速箱裝配，離合器裝配，噴油嘴裝配，儀表板裝配，發動機蓋和行李箱鎖裝配
  • 硬盤驅動器——附加保護殼，光盤拋光，盒式磁帶裝配，高精度驅動裝配
  • 醫療——手術刀刀片加工，牙科器械插入成型，起搏器電池裝配，激光限線焊接，助聽器裝配
  • 實驗室自動化——吸管包裝，DNA 測試排序，血液分析，試管封蓋，試管處理
  • 消費類產品——家電裝配，油漆刷裝配，電動牙刷裝配，電鋸裝配，揚聲器制造，雜草修剪機裝配，連接器裝配
  • 工業產品——鑄造設備加載/卸載，煙霧探測器裝配，光纖連接器裝配，燈泡裝配，液壓閥測試
  • 電信——手機裝配與測試，收音機裝配與測試
  • 制藥——定制處方藥灌裝，藥片包裝，蛋白質晶體結構分析
  • 太陽能——面板裝配
  • 包裝——肉類包裝，包裝盒裁切和捆扎，塑料部件包裝，吸管包裝，產品包裝
  • 半導體——定制芯片的裝配和測試，線路焊接，電路板自動測試，航天電子元件裝配
  • 食品——肉類處理，蔬菜采摘和切開，產品包裝
  • 電子——PC 板檢查，電路板組件自動清洗

  • 產品型號		G6-651S
    安裝方式		臺面安裝	吊頂安裝	側壁安裝
    軸臂長	第 1-2 軸臂	650 mm
    最大運動速度	第 1-2 關節	7900 mm/s
    	第 3 關節	1100 mm/s
    	第 4 關節	2400 °/s
    本體重量（不含線纜重）		28 kg		29.5 kg
    重復定位精度	第 1-2 關節	±0.015 mm
    	第 3 關節	±0.01 mm
    	第 4 關節	±0.005°
    最大運動范圍	第 1 關節	±152°		±148°
    	第 2 關節	±147.5°
    	第 3 關節	150 mm（環境規格為標準型）
    		180 mm（環境規格為潔凈型或防護型）
    	第 4 關節	±360°
    負載	額定值	3 kg
    	最大值	6 kg
    標準循環時間*1		0.39 秒
    第 4 關節容許慣性力矩*2	額定值	0.01 kg·m2
    	最大值	0.12 kg·m2
    電機功耗	第 1 關節	400 W
    	第 2 關節	400 W
    	第 3 關節	200 W
    	第 4 關節	100 W
    第 3 關節頂壓力		150 N
    原點復位		無需原點復位
    用戶電路		15 針（D-Sub 模擬接口），9 針（D-Sub 模擬接口）
    用戶氣路		∅4mm×2, ∅6mm×2
    安裝環境		標準/潔凈和防靜電*3/防護*4
    適用控制器		RC700-A
    安全標準		CE,KC,UL

  •
  • 備注：
    *1：負載 2kg 下，（水平 300mm、垂直 25mm）往返拱形運動的循環時間（最大速度最優行程坐標）。
    *2：負載重心與第 4 關節中心位置一致；如果不一致，通過 Inertia 命令來設置參數。
    *3：潔凈度：潔凈度等級 ISO 3 （ISO14644-1：2015） 及早期級別 10 （每 28,317cm3 內（1 立方尺），0.1μm 顆粒 10 個以下）。
    *4：防護型：G6-***D* 配裝波紋管套 IP54；G6-***P* 符合 IP65。
