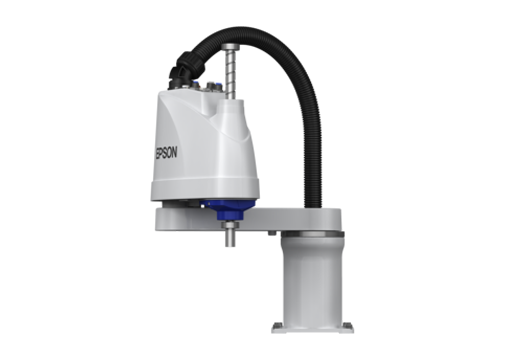

Epson LS3-B401S-V1 愛普生 LS3-B SCARA 機器人

• 新品高速 SCARA
• 可靠性、多功能性、易用性升級
• 滿足多種自動化作業需求
• 手臂上內置以太網口，易于相機連接
• 免電池馬達單元，易于維護
• 斜向線管，更緊湊的外形，更小的安裝空間需求
• 通用的 I/O 接口，更具適用性的控制器

• 免電池的馬達單元

  • 無需更換電池
  • 減少宕機時間



  J2 關節頂端增加以太網接線端口，內置 Cat 5e 相機網線，方便移動相機安裝

  第二軸臂斜向出線，外形更緊湊，減少安裝空間

  通用的 I/O 接口，更具適用性的控制器

  像 RC700-A 控制器一樣，RC90-B 控制器支持 NPN / PNP 兩種接線方式



  采用簡單可拆卸結構的M/C電纜

  • 拆卸無需使用工具，實現輕松卸載
  • 易于在設備內部安裝和更換機器人

  • 產品型號		LS3-B401S-V1
    安裝方式		臺面安裝
    臂長	第 1-2 軸臂	400 mm
    最大運動速度	第 1-2 關節	5340 mm/s
    	第 3 關節	1100 mm/s
    	第 4 關節	2600 °/s
    本體重量（不含線纜重）		14 kg
    重復定位精度	第 1-2 關節	±0.01 mm
    	第 3 關節	±0.01 mm
    	第 4 關節	±0.01°
    最大運動范圍	第 1 關節	±132°
    	第 2 關節	±141°
    	第 3 關節	150 mm
    	第 4 關節	±360°
    負載*1	額定值	1 kg
    	最大值	3 kg
    標準循環時間*2		0.39 秒
    第 4 關節容許慣性力矩*3	額定值	0.005 kg·m2
    	最大值	0.05 kg·m2
    第 3 關節頂壓力		100 N
    用戶電路		D-sub 15 pin x1 , RJ45 8 pin (CAT 5e) x1
    用戶氣路		φ6 mm x 2，φ4 mm x 1 : 0.59Mpa(6kgf/cm2)
    適用控制器		RC90-B
    安裝環境		標準型
    安全標準		CE
    同系列產品		了解更多詳情：LS3-B401S

  • 備注：
    *1：不要超過規定的最大負載使用。
    *2：負載 2kg 下，（水平 300mm、垂直 25mm）往返拱形運動的循環時間（最大速度最優路徑坐標）。
    *3：負載重心與第 4 關節中心位置一致；如果不一致，通過 Inertia 命令來設置參數。
