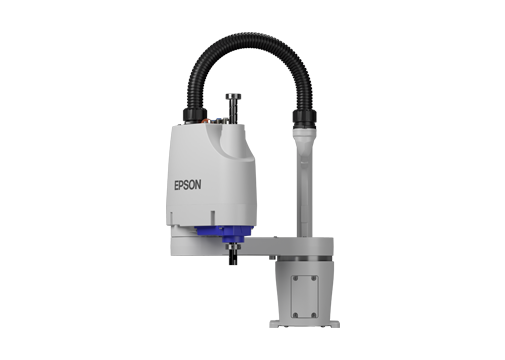

Epson GX4-A351S 愛普生GX4 SCARA機器人

• 350mm 臂長
• GYROPLUS Technology 降低振動
• 高功率模式提高生產效率
• 新控制器 RC700-D 支持 OPC-UA
• 免電池馬達單元，易維護
• 曲軸臂，多種安裝方式，底部線纜接口節省空間
• ISO (ISO14644-1：2015) Clean & ESD 認證機型

• 高性能

  省

  • 免電池馬達單元, 節省成本，減少停機時間，易于維護
  • 高功率模式下 0.35 秒的循環時間，單位時間內生產更多產品

  小

  • 350mm 臂長獨特的左右曲臂機型，更大程度地提供工作區域的使用率，同時占用很小的工作空間。
  • 臺面和多種安裝方式，底部線纜接口，節省空間

  精

  • ±0.008mm 高精度，減少生產損耗，提高生產效率
  • 獨特的高剛性手臂設計及GYROPLUS Technology減少振動，實現高穩定性



  ISO (ISO14644-1：2015) Clean & ESD認證機型，面向半導體和硬驅動組裝等靜電敏感應用



  全新 RC700-D 控制器支持 OPC-UA
  愛普生 RC+ 引領行業易用性，節省開發時間
  集成式選項可提高系統性能，并減少總體開發時間

  適用于多種應用及行業

  • 汽車——反射鏡/玻璃組裝、點火模塊組裝、頭燈和尾燈組裝與測試、離合器組裝、燃料噴油器組裝、儀表盤組裝
  • 硬驅動——蓋件、硬盤拋光、盒式磁帶組裝、高精度驅動組裝
  • 醫療產品——手術刀葉片加工、牙科儀器插入成型、心臟起搏器電池組裝、線定額激光焊接、助聽器組裝
  • 實驗室自動化——移液器封裝、DNA 序列測試、血液分析、試管封蓋、試管處理
  • 消費產品——油漆刷組裝、電動牙刷組裝、電鋸組裝、連接器組裝
  • 工業產品——煙霧探測器組裝、光纖連接器組裝、電燈泡組裝、液壓閥測試
  • 通信——手機組裝與測試、收音機組裝與測試
  • 制藥——定制調劑、藥片包裝、蛋白質晶體分析
  • 太陽能——面板組裝
  • 半導體——定制芯片的組裝和測試、引線接合、自動板測試、航空電子元件組裝
  • 電子——PC 板檢測、電路板組件的自動清洗

  • 產品型號			GX4-A351S/C/E
    安裝方式			臺面安裝	復合安裝*1
    軸臂長		第 1-2 軸臂	350 mm
    最大運動速度		第 1-2 關節	4350 mm/s
    		第 3 關節	1100 mm/s
    		第 4 關節	3100 °/s
    本體重量（不含線纜重）			16 kg	17 kg
    重復定位精度		第 1-2 關節	±0.01 mm
    		第 3 關節	±0.01 mm
    		第 4 關節	±0.005°
    最大運動范圍	直軸臂	第 1 關節	±140°	±120°
    		第 2 關節	±142°
    	普通軸臂	第 3 關節（潔凈型）	150mm (120mm)
    		第 4 關節	±360°
    負載		額定值	2 kg
    		最大值	4 kg
    標準循環時間*2		加速模式	0.35 秒
    第 4 關節容許慣性力矩*3		額定值	0.005 kg·m2
    		最大值	0.05 kg·m2
    電機功耗		第 1 關節	400 W
    		第 2 關節	150 W
    		第 3 關節	150 W
    		第 4 關節	150 W
    第 3 關節頂壓力			150 N
    原點復位			無需原點復位
    用戶電路			15針（D-Sub模擬接口），Ethernet Cat 5e
    用戶氣路			∅4mm×1, ∅6mm×2, 0.59MPa（6kgf/cm2：86psi）
    安裝環境			標準/防靜電*5/潔凈*4和防靜電*5
    適用控制器			RC700-D
    安全標準			CE, UKCA, UL

  • 備注：
    *1：可采用側壁安裝或吊頂安裝。
    *2：負載2kg，高功率模式下，（水平300mm、垂直25mm）往返拱形運動的循環時間（為最大速度優化的路徑坐標）。
    *3：負載重心與第4關節中心位置一致；如果不一致，通過 Inertia命令來設置參數。
    *4：潔凈度：符合ISO 3級 (ISO14644-1：2015) 和Fed-std209D 1級（每28,317cm3:1cft小于10 0.1m顆粒）潔凈室標準。
    *5：樹脂蓋鍍有電解鎳以防止靜電，電位差為±5V以下。
